I-INTRODUCTION.
.
Il y avaitt bien 10 ans que je n’avais pas refait un système audio avec une source dématérialisée.
Ma conclusion de l’époque après avoir fait des centaines d’essais avec Foobar et Daphile ( et oui déjà) était:
1) C’est sympathique car on pilote tout à distance
2) le son est correct
3) Certains format sont mauvais surtout au-delà de 96 kHz en particulier les 384kHz
4) le format DSD, bof
5) le DVD audio est sublime mais bien entendu, il a été tué
6) le 16bits, 44kHz est très bon: ceux qui disent le contraire n’ont pas des DACs de qualité
7) le 96kHz est sublime avec un bon DAC mais le nombre de fichiers est limité (à l’époque). Dommage que les majors n’aient pas validé ce format sur un CD d’origine, l’espace disponible limité du CD rendant cela probablement impossible.
Suite à des discussions avec un de mes amis, il désire maintenant passer aux choses sérieuses et réaliser à moindre frais un système dématérialisé.
.
Le Choix du matériel s’est orienté vers :
- Un thin PC de la marque Fujitsu FUTRO S920 qui va recevoir un disque mSATA 2To interne pour le stockage de la musique, et le logiciel serveur Daphile.
- 3 alimentations dédiées pour: le streamer, l’horloge externe ainsi que le DAC. Dans un 1er temps, les alimentations seront des LHY Audio, que l’on peut acheter « sur étagère » à un prix raisonnable. Dans quelques semaines, l’alimentation du DAC sera remplacée par un modèle « bien plus sérieux » en cours de fabrication.
- La configuration du streamer utilisera l’OS Ropiee.
- Le choix du streamer s’est porté sur la marque USTARS, modèle C19, made in China.
.
J’ai passé des semaines à essayer de configurer les deux machines sans aucun résultat: le son ne sortait pas.
.
À force de persévérance, j’ai enfin réussi à les faire fonctionner.
Vous trouverez donc ci-après l’ensemble des informations nécessaires pour son bon fonctionnement, et nous n’avons pas trouvé un tutoriel exhaustif sur le web…
.
J’ai utilisé mon vieux, mais ô combien performant, DAC Fostex A8 à la place de mes DAC Theta Gen Va ou Mark Levinson ML35 pour une question de place et de facilité à déplacer les appareils.
.
.
II-PRÉSENTATION DE L’ENSEMBLE : Fujitsu + Ustars C19 + Worldclock + Alimentation
.
Le Fujitsu s920 est un thin PC: il lui manque donc un disque dur par rapport à un PC classique.
Ce thin PC disopse d’un emplacement interne pour rajouter un disque, mais attention, le format de disque accepté par l’appareil est du mSATA et non pas du SSD ou du NVMe.

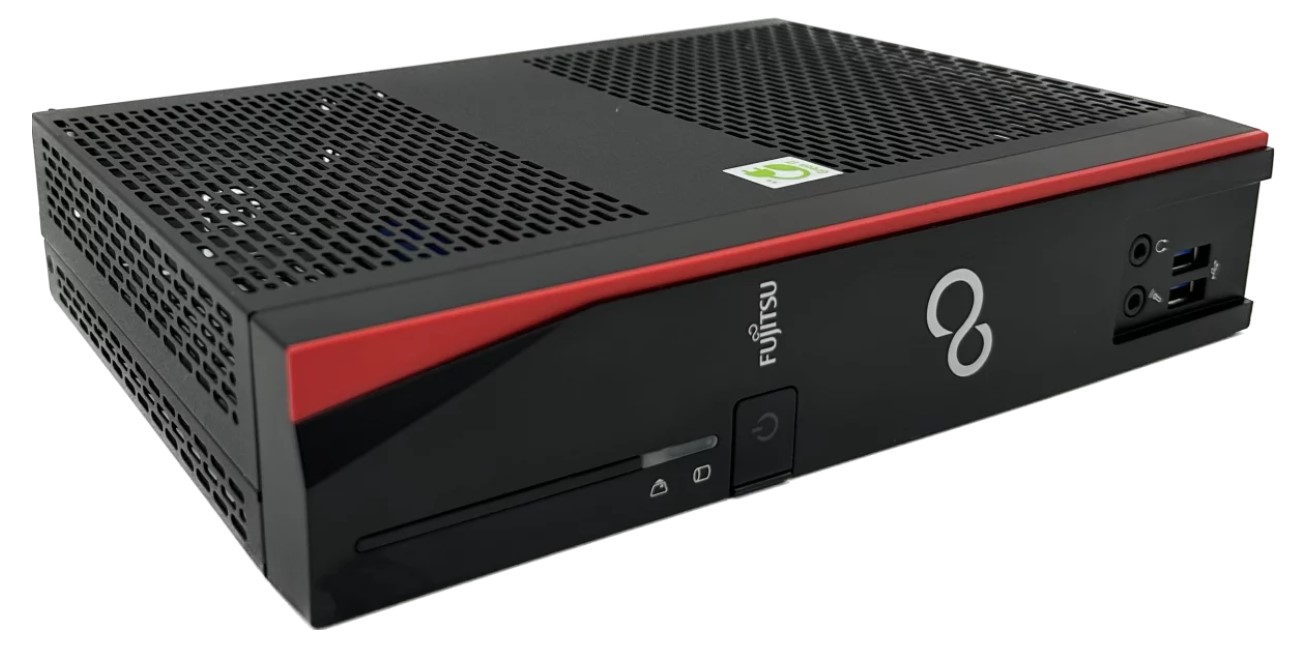

Face avant:

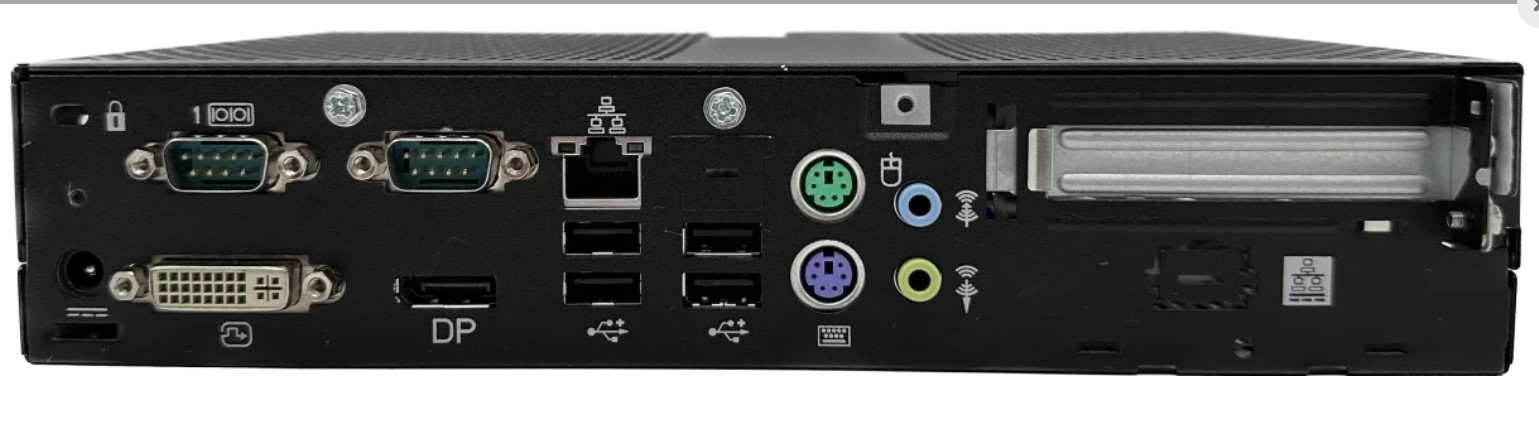

Face arrière:

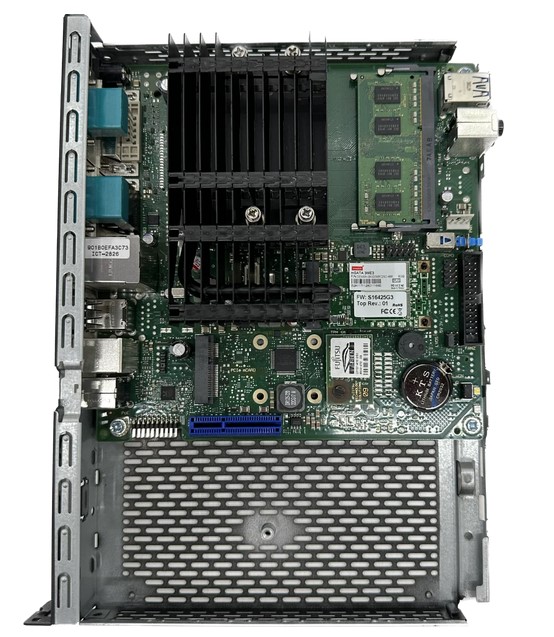

Intérieur:
.
II-1.Installation de Daphile.
.
- Aller sur le site Daphile (https://www.daphile.com/) et télécharger la version ISO: 24.06-X846_64.iso.
- Installer sur son PC la version de RUFUS 4.3.
- Transférer le boot de Daphile sur une clef USB grâce à RUFUS: notez que dans notre cas, les autres logiciels libres suggérés dans la documentation de Daphile ont tous échoué: il a fallu utiliser RUFUS pour obtenir une clef USB parfaitement fonctionnelle.
- Démarrer son Thin PC Fujitsu avec la clef Daphile connectée et un câble Ethernet vers sa box ou son réseau privé, ainsi qu’un écran PC (connecté en DVI), une souris et un clavier USB connectés sur le Fujitsu.
.

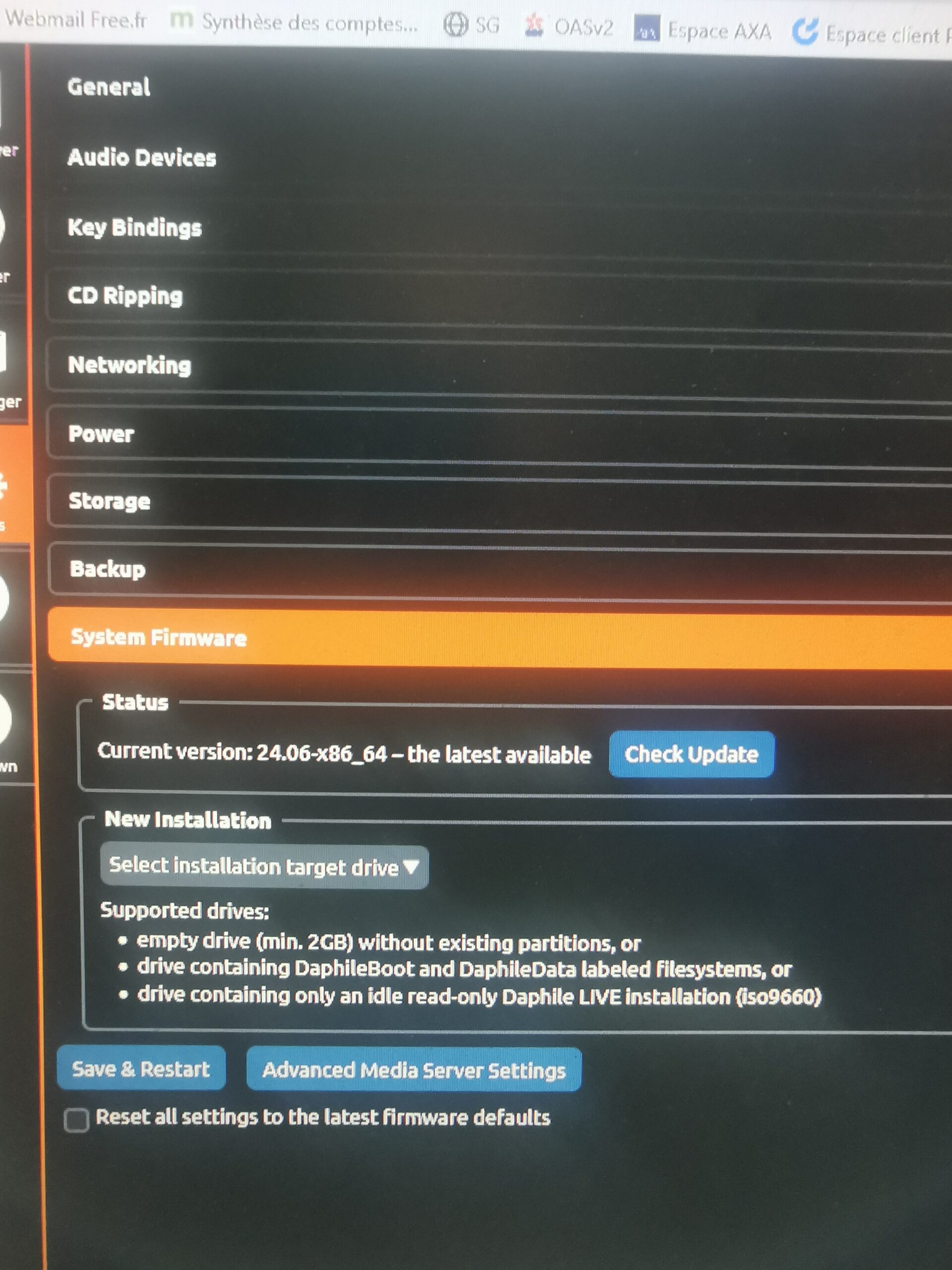

Attention si vous désirez installer Daphile sur le mSATA, il faudra choisir l’option F1 au démarrage puis sélectionner le disque mSATA et le formater, puis lors du redémarrage de Daphile aller dans « Seetings –> System Firmware –> Select installation target drive » et installer l’OS dessus, et enfin rebooter.

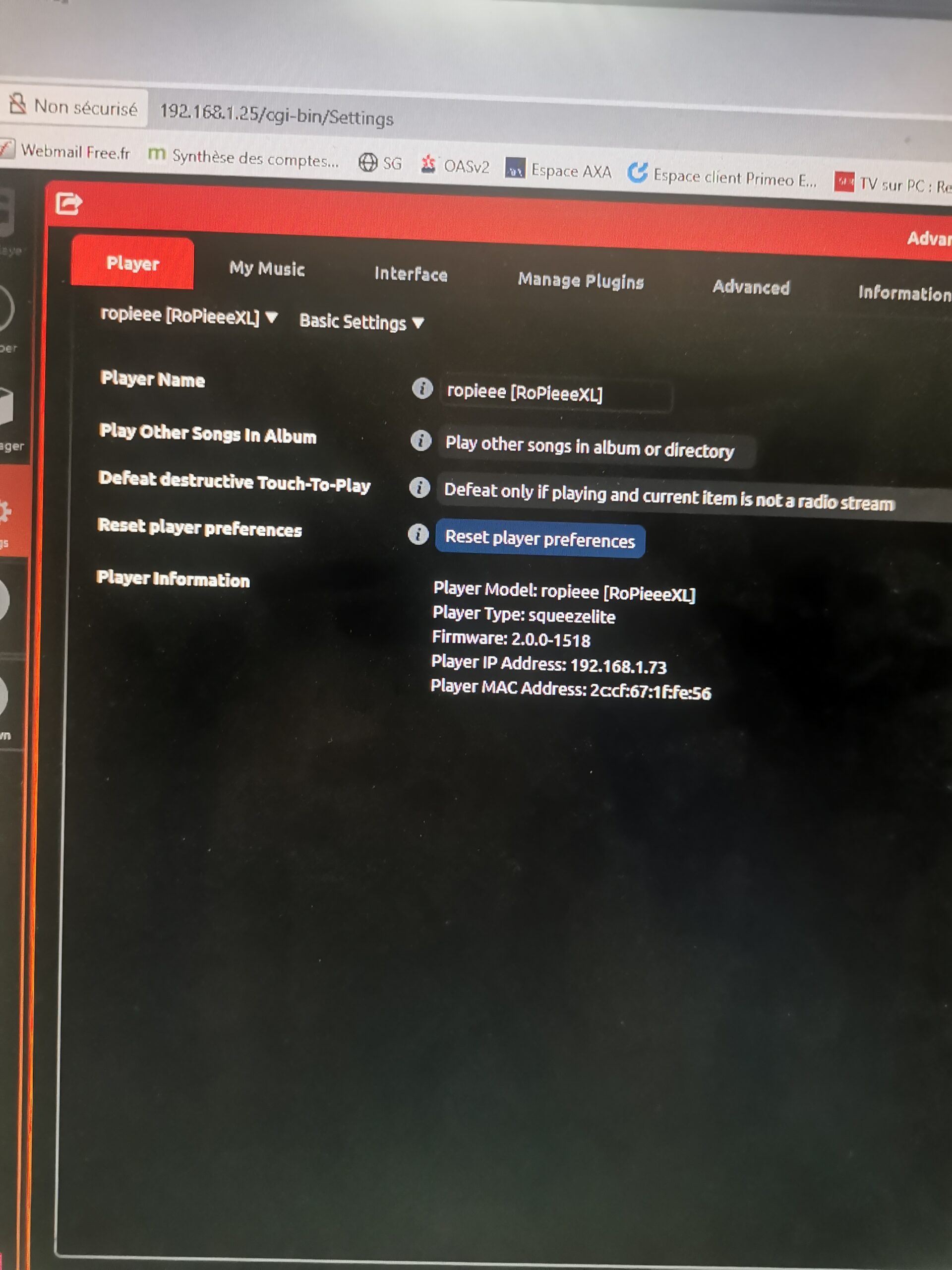

J’ai seulement modifié dans Daphile ces paramètres:

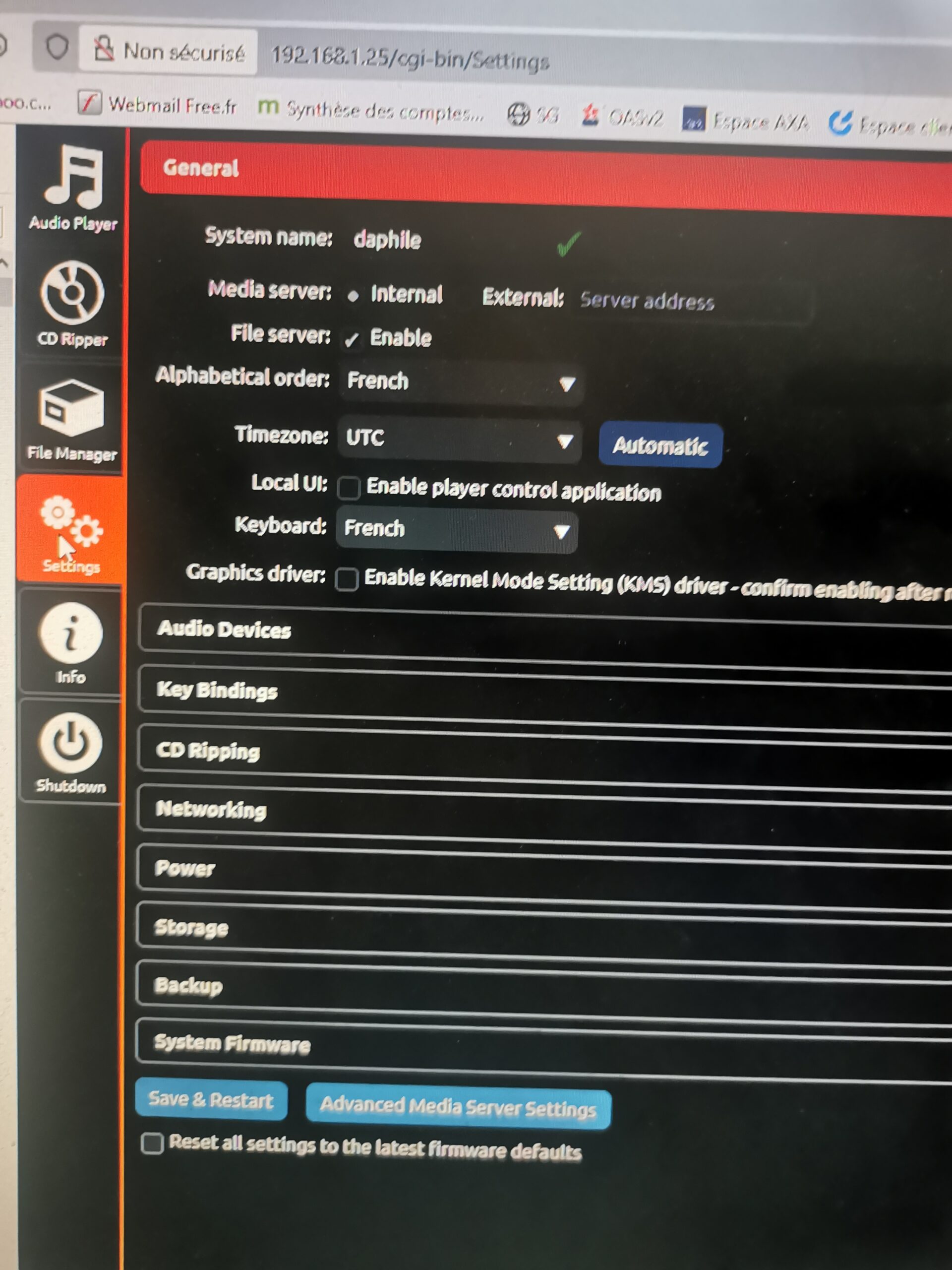

- le clavier en Français ainsi que la langue,

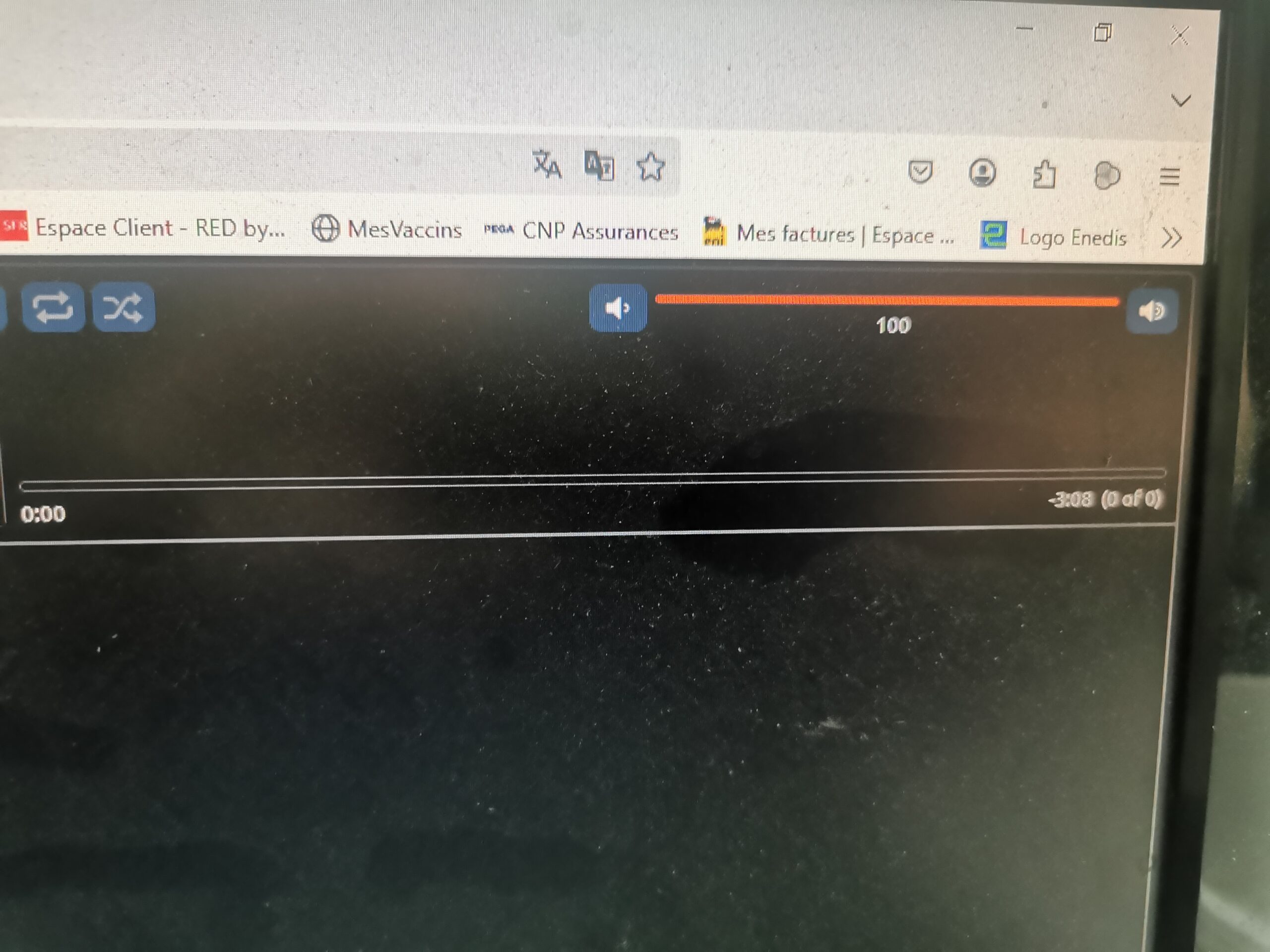

- puis j’ai mis en haut à droite le son à fond (100%)

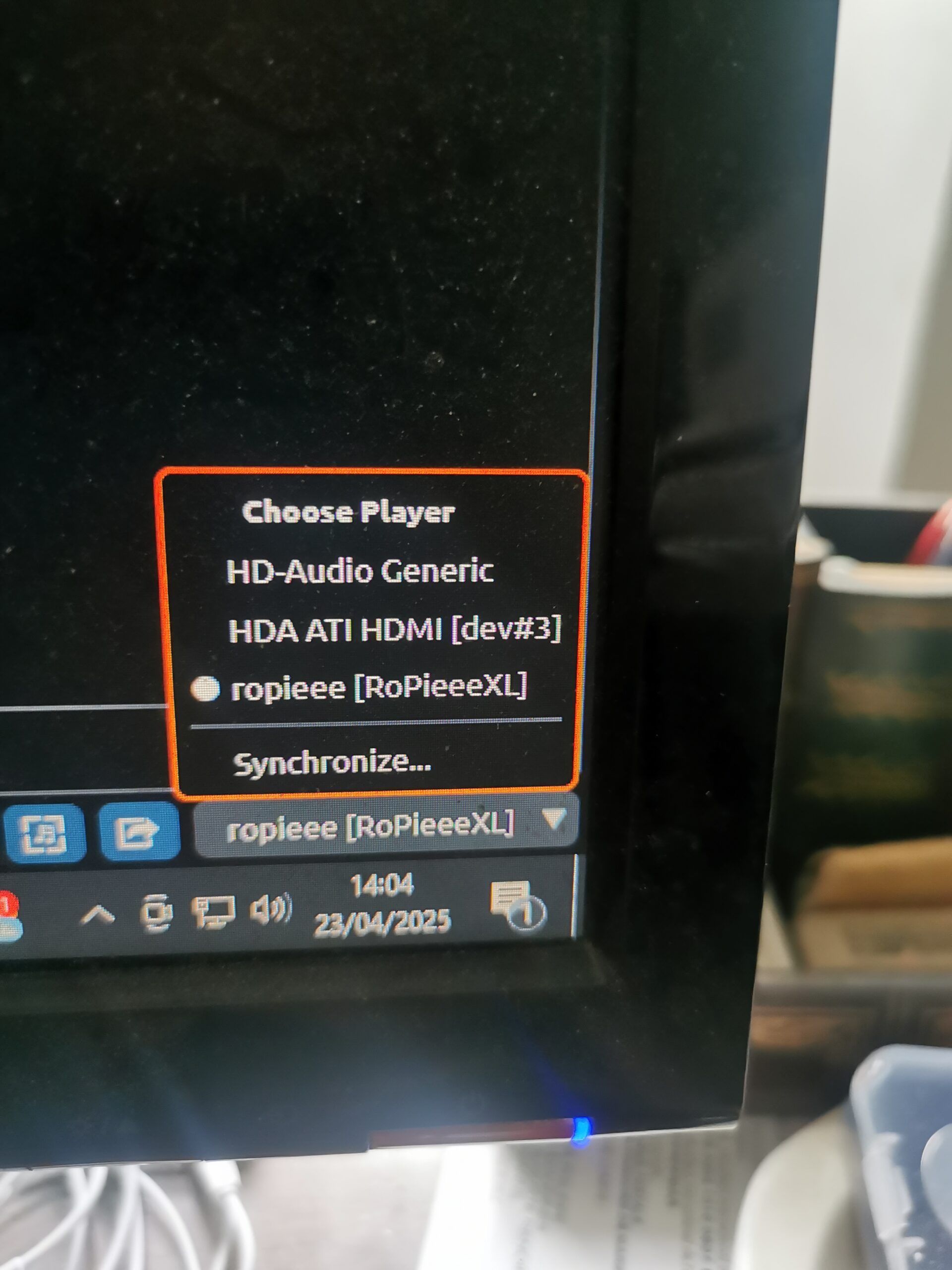

- ainsi qu’en bas à droite « ropiee » comme serveur distant.
.
Vous pouvez verifier que « Ropiee » est bien le serveur distant sous « advanced media serveur ».
.
II-2.Installation de Ropiee sur Ustars C19
.
Dans mon cas le Ustars est déjà livre avec l’installation de « ropiee » dessus.
Par contre, vous pouvez faire une mise à jour qui est indiquée sur la page d’accueil, ce que j’ai fait.
Voici les écrans de modification pour que votre DAC marche.
Attention, si vous avez un DAC USB alors il faut impérativement que ce soit activé dans la partie audio, sinon pour tout autre DAC avec XLR ou RCA le désactiver .

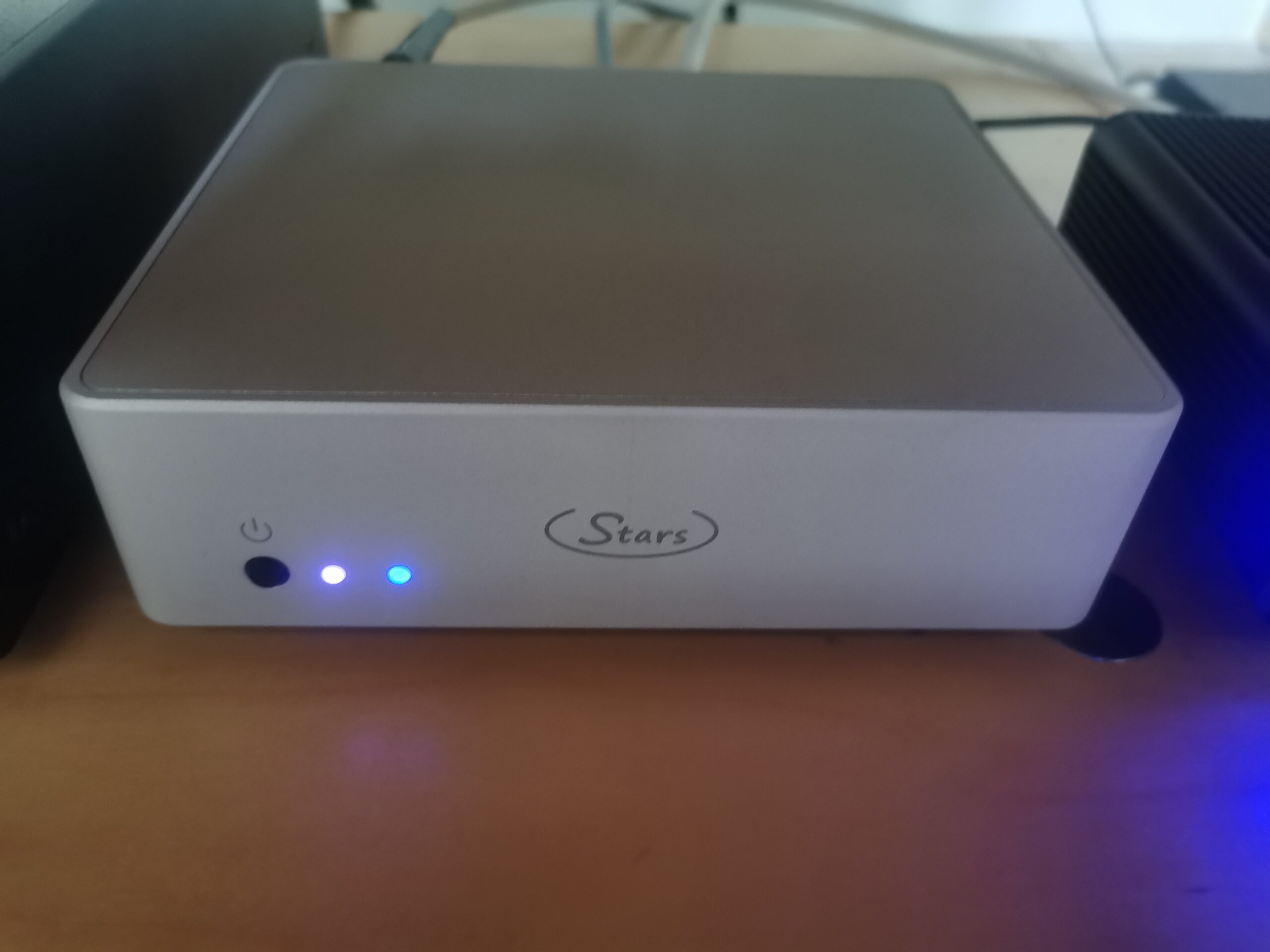

Le Ustars C19:
.
Le C19 est opérationnel lorsqu’il affiche les leds violet et bleu.
→ Ne pas appuyer sur le bouton à gauche qui fait fonction de MUTE et passe en vert la led de gauche.

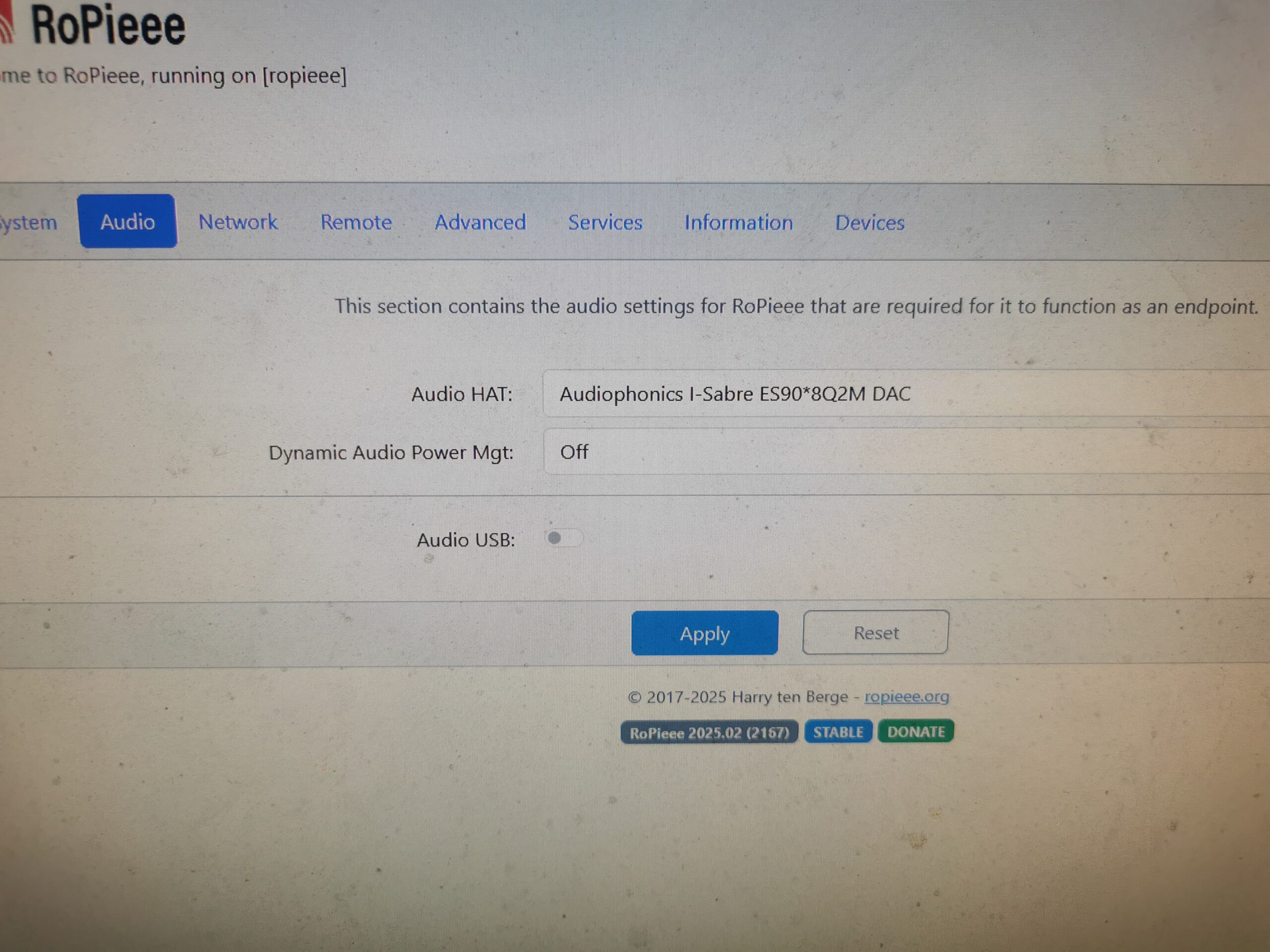

Dans audio HAT, mettre Audiophonics et dans mon cas désactiver l’USB.
.

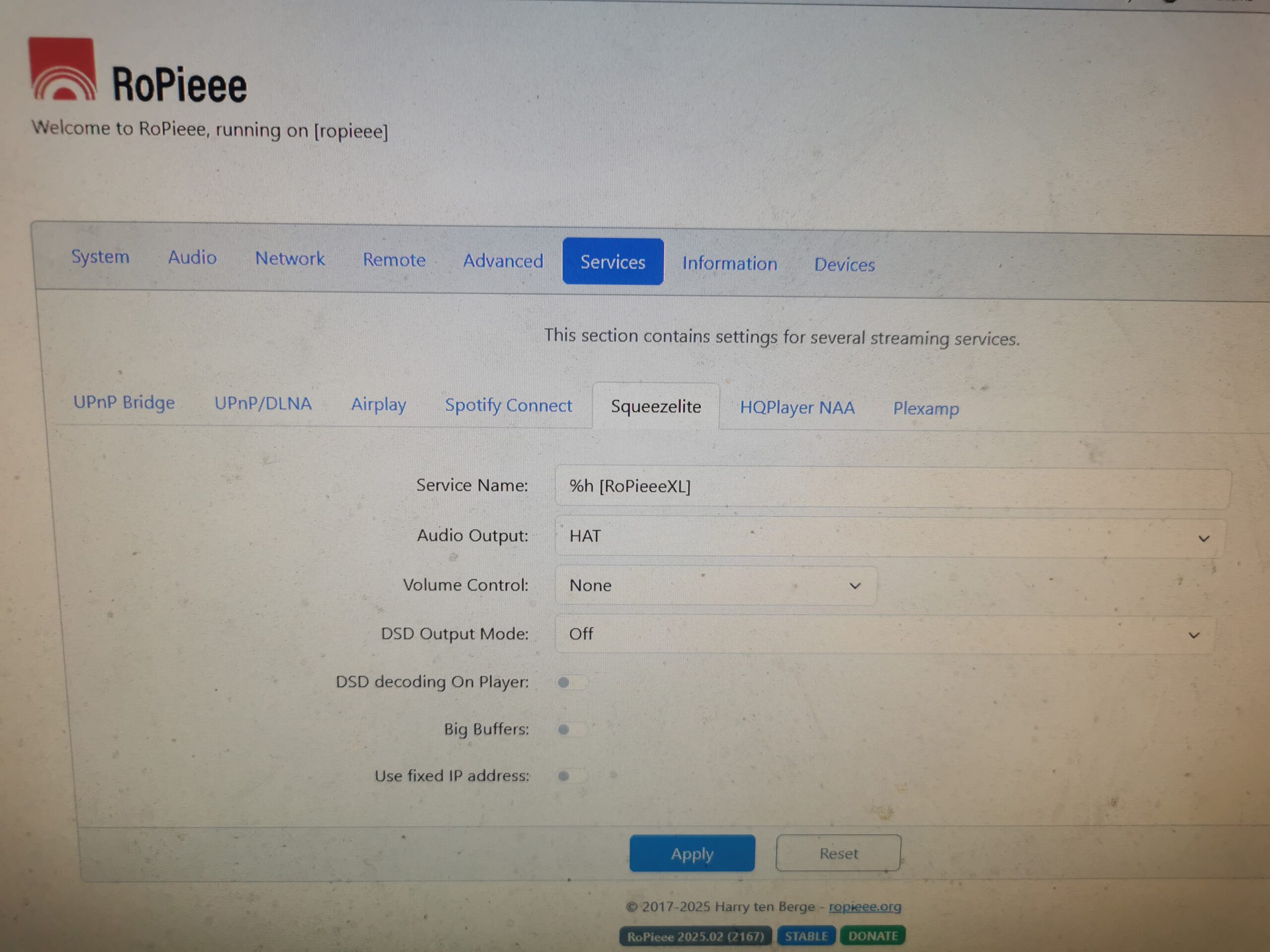

Dernier écran avant la fin, mettre sur OFF la sortie audio de tous les services sauf celui de « Squeezelite » et surtout valider HAT aussi pour l’audio output.
.
Pour ce qui cncerne la Clock, il s’agit d’une clock « fait main » par un passionné de la région.
Elle dispose de 4 sorties à 10 MHz, sur des connecteurs SMA femelle 50 ohms situés à l’arrière.
L’avant du boîtier comporte un interrupteur On-Off à gauche, une LED bleue au centre, et l’entrée pour l’alimentation externe à droite, sur un classique connecteur DC 5.5/2.1mm.
Un adaptateur SMA mâle/BNC femelle est fourni avec la Clock, ansi qu’un câble BNC 50 ohms, permettant de l’utiliser dès sa sortie du carton.
Des câbles supplémentaires peuvent être achetés (par exemple chez Aliexpress) si vous avez besoin de plus qu’une seule sortie 10 MHz.
Cette clock 10 MHz sera comparée à la Clock de marque PAUL PANG que nous utilisons dans notre système de référence 11: nous verrons laquelle donne les meilleurs résultats.
.

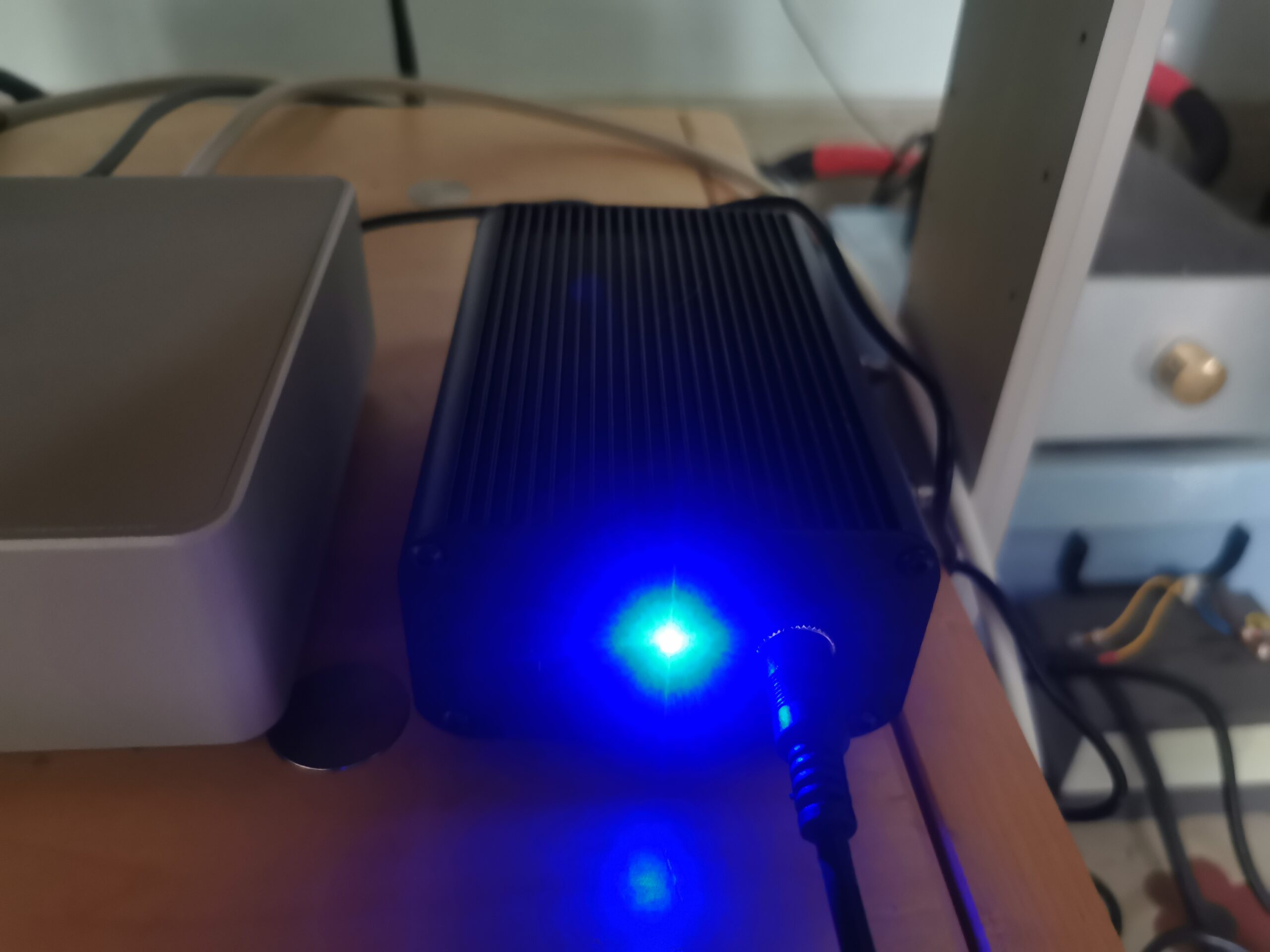

Voici une photo de la clock en service, affichant une LED bleue:
.

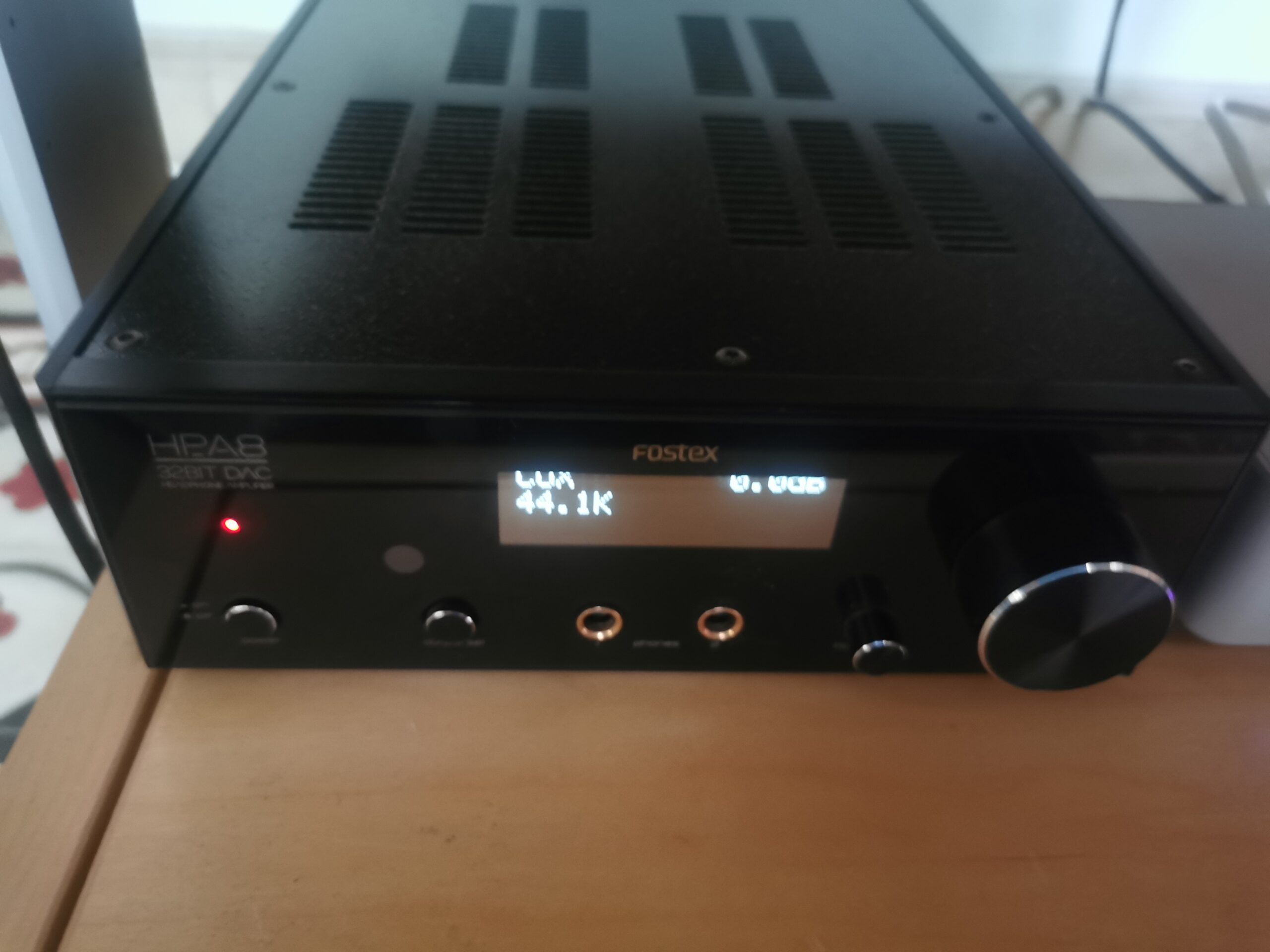

Pour le DAC, notre FOSTEX A8 a été utilisé.
.

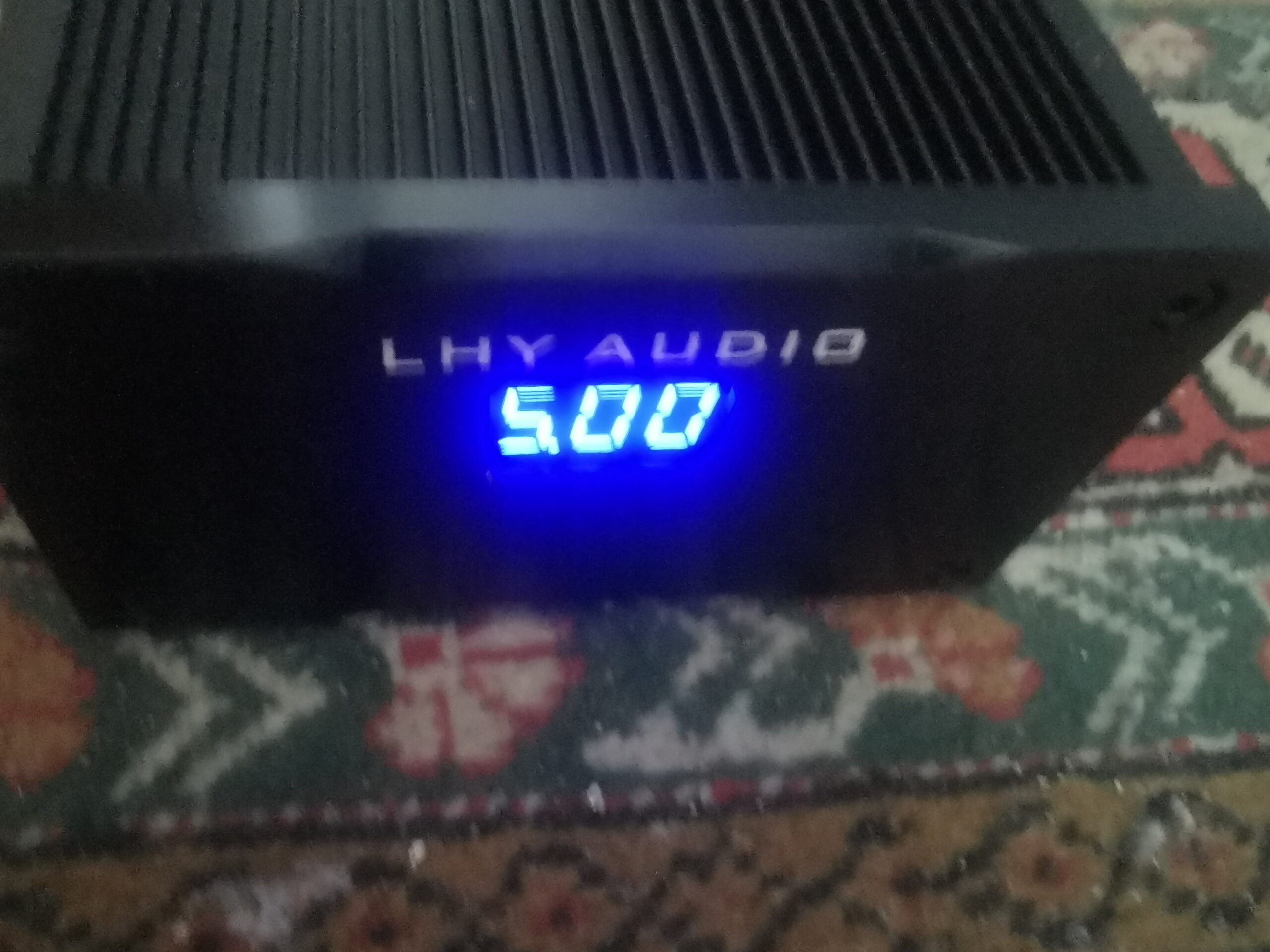

Et voici l’alimentation de la Clock prise chez Audiophonics, une LHY, dont le prix est modeste mais qui semble très appréciée.
.
.
III-CONFIGURATION D’ÉCOUTE.
.
Comme toujours, notre protocole de test reste inchangé, avec la configuration que nous utilisons depuis fort longtemps.
Vous disposez ainsi d’une base stable de comparaison entre les différents appareils testés sur Threshold Lovers.
- Une alimentation en plus
- Un nouveau DAC avec worlclock
- Une nouvelle modification sur le C19 avec Lundhal en sortie AES-EBU
Points positifs:.
- prix cumul : streamer + Thin PC + Horloge < 1500€
- facilité choix morceaux à travers Daphile
- stabilité des produits
- mise à jour gratuite pour Daphile et Ropiee
Points négatifs:
- son légèrement acide sur tout le spectre
- manque de 3D
- on atteint 70% d’un bon lecteur CD
- pas démotions
- sons un peu plats
.
